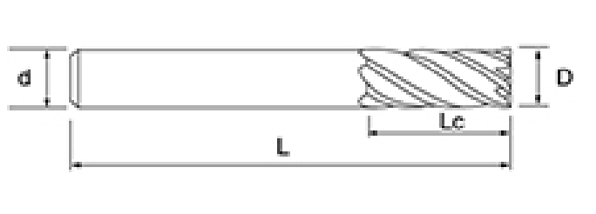

| না. | ব্যাস ডি | বাঁশির দৈর্ঘ্য এলc | সামগ্রিক দৈর্ঘ্য L | শাঁক দিয়া d | ব্লেড কাউন্ট চ |
| NNC-6T-D6 | 6 | 15 | 60 | 6 | 6 |
| NNC-6T-D8 | 8 | 20 | 60 | 8 | 6 |
| NNC-6T-D10 | 10 | 25 | 75 | 10 | 6 |
| NNC-6T-D12 | 12 | 30 | 75 | 12 | 6 |
| NNC-6T-D14 | 14 | 35 | 100 | 14 | 6 |
| NNC-6T-D16 | 16 | 40 | 100 | 16 | 6 |
| NNC-6T-D20 | 20 | 45 | 100 | 20 | 6 |
| প্রক্রিয়াজাত সামগ্রী | ঢালাই আয়রন
নোডুলার কাস্ট আয়রন | কার্বন ইস্পাত, খাদ ইস্পাত
~750N/mm² | কার্বন ইস্পাত, খাদ ইস্পাত
~30HRC | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~40HRC | স্টেইনলেস স্টীল | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~50HRC |
ব্যাস
(মিমি) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) |
| 6 | 7000 | 890 | 7000 | 890 | 6400 | 820 | 5300 | 680 | 3700 | 160 | 4200 | 540 |
| 8 | 5200 | 890 | 5200 | 890 | 4800 | 820 | 4000 | 680 | 2800 | 160 | 3200 | 550 |
| 10 | 4200 | 860 | 4200 | 860 | 3800 | 800 | 3200 | 665 | 2200 | 160 | 2500 | 520 |
| 12 | 3500 | 860 | 3500 | 860 | 3200 | 800 | 2650 | 665 | 1850 | 160 | 2100 | 520 |
| 14 | 3000 | 810 | 3000 | 810 | 2700 | 750 | 2300 | 625 | 1600 | 150 | 1800 | 490 |
| 16 | 2600 | 810 | 2600 | 810 | 2400 | 750 | 2000 | 625 | 1400 | 150 | 1600 | 490 |
| 18 | 2300 | 800 | 2300 | 800 | 2100 | 740 | 1800 | 615 | 1250 | 125 | 1400 | 485 |
| 20 | 2050 | 800 | 2050 | 800 | 1900 | 740 | 1600 | 615 | 1100 | 125 | 1250 | 485 |

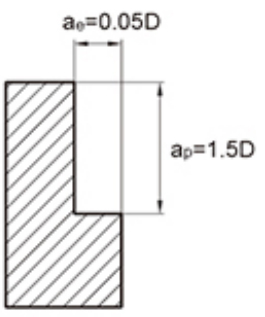

| সর্বোচ্চ কাটিয়া গভীরতা |  |
1. অনুগ্রহ করে উচ্চ-নির্ভুল মেশিন টুলস এবং টুল হোল্ডার ব্যবহার করুন।
2. অনুগ্রহ করে বায়ু কুলিং বা কাটিং তরল ব্যবহার করুন যা ধোঁয়া তৈরির সম্ভাবনা কম।
3. সাইড মিলিংয়ের জন্য অনুক্রমিক মিলিং ব্যবহার করার পরামর্শ দেওয়া হয়।
4. যখন মেশিন টুল এবং ওয়ার্কপিস ইনস্টলেশনের অনমনীয়তা দুর্বল হয়, তখন কম্পন এবং অস্বাভাবিক শব্দ হতে পারে। এই ক্ষেত্রে, উপরোক্ত সারণীতে গতি এবং ফিড রেট বছর বছর হ্রাস করা উচিত।
5. হস্তক্ষেপ ছাড়াই টুল সাসপেনশনের দৈর্ঘ্য যতটা সম্ভব ছোট করুন।
| প্রক্রিয়াজাত সামগ্রী | ঢালাই আয়রন
নোডুলার কাস্ট আয়রন | কার্বন ইস্পাত, খাদ ইস্পাত
~750N/mm² | কার্বন ইস্পাত, খাদ ইস্পাত
~30HRC | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~40HRC | স্টেইনলেস স্টীল | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~50HRC |
ব্যাস
(মিমি) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট -1 ) | ফিড স্পিড
(মিমি/মিনিট) |
| 6 | 7000 | 890 | 7000 | 890 | 6400 | 820 | 5300 | 680 | 3700 | 160 | 4200 | 540 |
| 8 | 5200 | 890 | 5200 | 890 | 4800 | 820 | 4000 | 680 | 2800 | 160 | 3200 | 550 |
| 10 | 4200 | 860 | 4200 | 860 | 3800 | 800 | 3200 | 665 | 2200 | 160 | 2500 | 520 |
| 12 | 3500 | 860 | 3500 | 860 | 3200 | 800 | 2650 | 665 | 1850 | 160 | 2100 | 520 |
| 14 | 3000 | 810 | 3000 | 810 | 2700 | 750 | 2300 | 625 | 1600 | 150 | 1800 | 490 |
| 16 | 2600 | 810 | 2600 | 810 | 2400 | 750 | 2000 | 625 | 1400 | 150 | 1600 | 490 |
| 18 | 2300 | 800 | 2300 | 800 | 2100 | 740 | 1800 | 615 | 1250 | 125 | 1400 | 485 |
| 20 | 2050 | 800 | 2050 | 800 | 1900 | 740 | 1600 | 615 | 1100 | 125 | 1250 | 485 |
| সর্বোচ্চ কাটিয়া গভীরতা | |
1. অনুগ্রহ করে উচ্চ-নির্ভুল মেশিন টুলস এবং টুল হোল্ডার ব্যবহার করুন।
2. অনুগ্রহ করে বায়ু কুলিং বা কাটিং তরল ব্যবহার করুন যা ধোঁয়া তৈরির সম্ভাবনা কম।
3. সাইড মিলিংয়ের জন্য অনুক্রমিক মিলিং ব্যবহার করার পরামর্শ দেওয়া হয়।
4. যখন মেশিন টুল এবং ওয়ার্কপিস ইনস্টলেশনের অনমনীয়তা দুর্বল হয়, তখন কম্পন এবং অস্বাভাবিক শব্দ হতে পারে। এই ক্ষেত্রে, উপরোক্ত সারণীতে গতি এবং ফিড রেট বছর বছর হ্রাস করা উচিত।
5. হস্তক্ষেপ ছাড়াই টুল সাসপেনশনের দৈর্ঘ্য যতটা সম্ভব ছোট করুন।

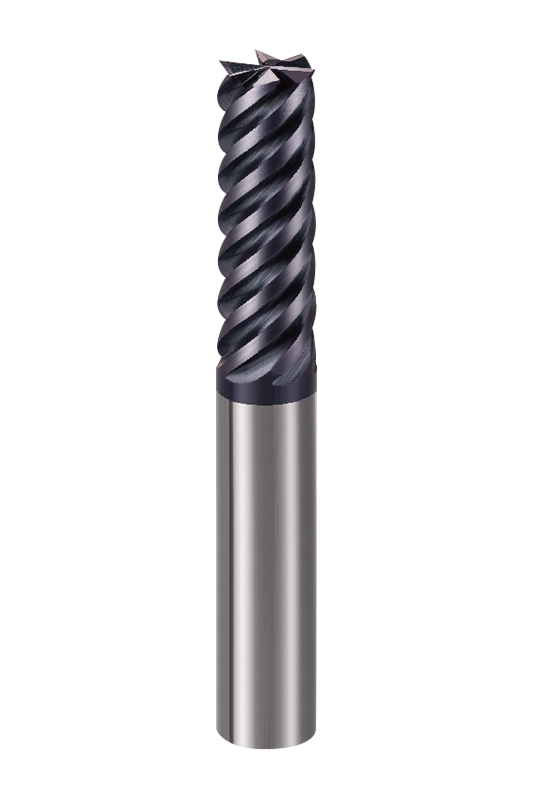

NNC-6T 6 বাঁশি ফ্ল্যাট হেড এন্ড মিলিং কাটার বিভিন্ন প্রসেসিং চাহিদা মেটাতে বিভিন্ন স্পেসিফিকেশন অফার করে। টুলের ব্যাস 6 মিমি থেকে 20 মিমি পর্যন্ত, টুলের দৈর্ঘ্য 15 মিমি থেকে 45 মিমি পর্যন্ত এবং মোট দৈর্ঘ্য 60 মিমি থেকে 100 মিমি পর্যন্ত, যা বিভিন্ন প্রক্রিয়াকরণ পরিবেশের জন্য উপযুক্ত। ব্যবহারকারীরা নমনীয়ভাবে নির্দিষ্ট কাজের শর্ত অনুযায়ী বেছে নিতে পারেন, যেমন NNC-6T-D6 সূক্ষ্ম প্রক্রিয়াকরণের জন্য উপযুক্ত, যখন NNC-6T-D20 বৃহত্তর কাটিং প্রয়োজনের জন্য উপযুক্ত।
মিলিং কাটার একটি 6 বাঁশির নকশা গ্রহণ করে, যা কাটিং দক্ষতা উন্নত করতে এবং টুলের বল বন্টনকে অপ্টিমাইজ করতে সাহায্য করে, যার ফলে পরিষেবা জীবন বৃদ্ধি পায়। 45° হেলিক্স অ্যাঙ্গেলের স্ট্রাকচারাল ডিজাইন শুধুমাত্র চিপ অপসারণের কার্যকারিতাই বাড়ায় না, বরং কাটার স্থায়িত্বও উন্নত করে, যাতে উচ্চ-গতির প্রক্রিয়াকরণের সময় এটি এখনও চমৎকার পৃষ্ঠের ফিনিস বজায় রাখতে পারে।
প্রযুক্তির পরিপ্রেক্ষিতে, NNC-6T 6 বাঁশির শেষ মিলগুলি একটি উচ্চ-কঠিনতা, নন-ব্রেকেজ সাবস্ট্রেট (0.6μm) দিয়ে তৈরি এবং চমৎকার পরিধান প্রতিরোধ এবং তাপ প্রতিরোধের জন্য, কার্যকরভাবে কাটার প্রতিরোধ ক্ষমতা কমাতে এবং হাতিয়ারের আয়ু বাড়াতে সর্বাধুনিক ক্রোমিয়াম-অ্যালুমিনিয়াম যৌগিক আবরণ প্রযুক্তি দিয়ে সজ্জিত।
6টি বাঁশি ফ্ল্যাট হেড এন্ড মিলগুলি কার্বন স্টিল, অ্যালয় স্টিল, quenched এবং টেম্পারড স্টিল, এবং স্টেইনলেস স্টীল, ইত্যাদি সহ বিভিন্ন উপকরণের প্রক্রিয়াকরণে ব্যাপকভাবে ব্যবহৃত হয়। এটি এখনও HRC≤45 সহ তাপ-চিকিত্সা করা স্টিলের উপর ভাল প্রক্রিয়াকরণের কার্যকারিতা বজায় রাখতে পারে এবং এইচআরসি-55 সহ কিছু শক্ত সামগ্রী সহ প্রিসিপার প্রসেসিং এবং প্রিসিশন লেভেলে ভাল প্রসেসিং পারফরম্যান্স বজায় রাখতে পারে। খাদ উপকরণ।
