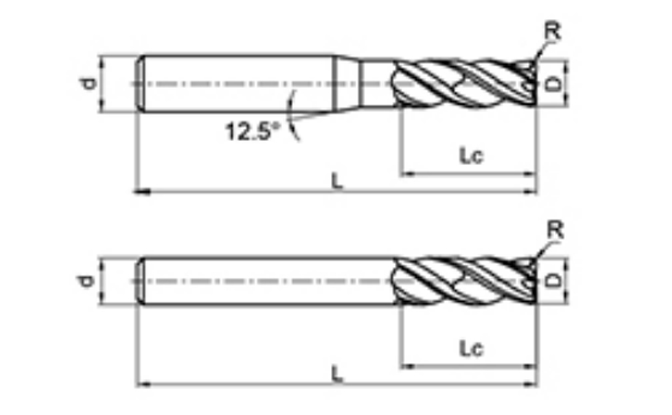

| না. | ব্যাস ডি | আর কোণ আর | বাঁশির দৈর্ঘ্য এলc | সামগ্রিক দৈর্ঘ্য L | শাঁক দিয়া d | ব্লেড কাউন্ট চ |
| NNB-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 4 | 4 |
| NNB-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 4 | 4 |
| NNB-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 6 | 4 |
| NNB-4R-D5-R1 | 5 | 1 | 13 | 50 | 6 | 4 |
| NNB-4R-D6-R0.5 | 6 | 0.5 | 15 | 50 | 6 | 4 |
| NNB-4R-D6-R1 | 6 | 1 | 15 | 50 | 6 | 4 |
| NNB-4R-D8-R0.5 | 8 | 0.5 | 20 | 60 | 8 | 4 |
| NNB-4R-D8-R1 | 8 | 1 | 20 | 60 | 8 | 4 |
| NNB-4R-D10-R0.5 | 10 | 0.5 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R1 | 10 | 1 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R2 | 10 | 2 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R3 | 10 | 3 | 25 | 75 | 10 | 4 |
| NNB-4R-D12-R0.5 | 12 | 0.5 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R1 | 12 | 1 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R2 | 12 | 2 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R3 | 12 | 3 | 30 | 75 | 12 | 4 |
| NNB-4R-D16-R1 | 16 | 1 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R2 | 16 | 2 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R3 | 16 | 3 | 45 | 100 | 16 | 4 |
| NNB-4R-D20-R1 | 20 | 1 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R2 | 20 | 2 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R3 | 20 | 3 | 45 | 100 | 20 | 4 |
| প্রক্রিয়াজাত সামগ্রী | ঢালাই লোহা, কার্বন ইস্পাত, খাদ ইস্পাত
~30HRC | স্টেইনলেস স্টীল | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~40HRC | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~50HRC | শক্ত ইস্পাত
~55HRC |
ব্যাস
(মিমি) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) |
| 3 | 15900 | 1460 | 8500 | 215 | 13270 | 1140 | 10600 | 755 | 7430 | 430 |
| 4 | 11900 | 1510 | 6370 | 225 | 9950 | 1160 | 8000 | 770 | 570 | 440 |
| 5 | 9500 | 1620 | 5060 | 225 | 7960 | 1210 | 6400 | 810 | 4460 | 465 |
| 6 | 7900 | 1590 | 4250 | 250 | 6630 | 1235 | 5300 | 825 | 3710 | 465 |
| 8 | 5900 | 1590 | 3180 | 250 | 4970 | 1220 | 4000 | 815 | 2785 | 485 |
| 10 | 4700 | 157 | 2550 | 250 | 3980 | 1210 | 3200 | 810 | 2230 | 450 |
| 12 | 4000 | 1570 | 2120 | 250 | 3310 | 1210 | 2650 | 810 | 1855 | 450 |
| 14 | 3400 | 1460 | 1820 | 215 | 2840 | 1130 | 2300 | 755 | 1590 | 430 |
| 16 | 3000 | 1460 | 1590 | 215 | 2480 | 1130 | 2000 | 755 | 1390 | 430 |
| 18 | 2600 | 1440 | 1410 | 190 | 2210 | 1115 | 1800 | 740 | 1240 | 420 |
| 20 | 2400 | 1440 | 1270 | 190 | 1990 | 1115 | 1600 | 740 | 1115 | 420 |

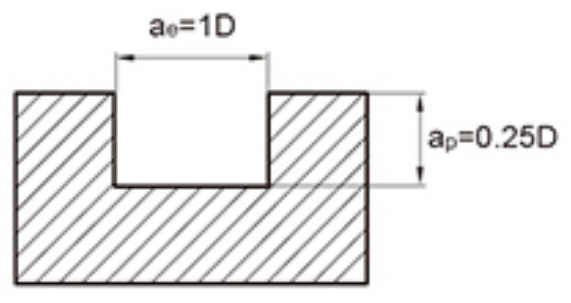

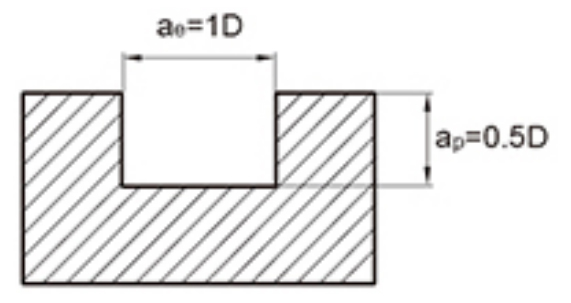

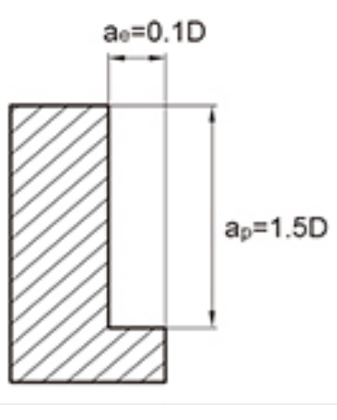

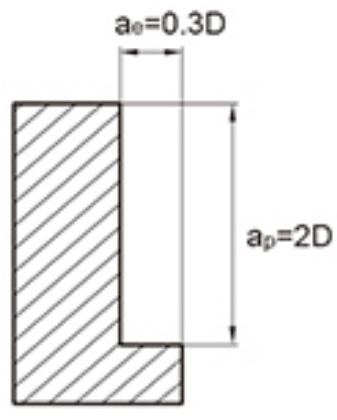

| সর্বোচ্চ কাটিয়া গভীরতা |  |  |
 |  |
1. উপরের সারণীটি সাইড মিলিং মেশিনিংয়ের জন্য আদর্শ মান দেখায়। টুল দিয়ে খাঁজ কাটার সময়, গতি উপরের টেবিলের 60% থেকে 80% হওয়া উচিত, এবং ফিডের হার মান হিসাবে 50% থেকে 70% এর উপর ভিত্তি করে হওয়া উচিত।
2. অনুগ্রহ করে উচ্চ-নির্ভুল মেশিন টুলস এবং টুল হোল্ডার ব্যবহার করুন।
3. অনুগ্রহ করে বায়ু কুলিং বা কাটিং তরল ব্যবহার করুন যা ধোঁয়া তৈরির সম্ভাবনা কম।
4. সাইড মিলিংয়ের জন্য অনুক্রমিক মিলিং ব্যবহার করার পরামর্শ দেওয়া হয়।
5. যখন মেশিন টুলস এবং ওয়ার্কপিসগুলির ইনস্টলেশন দুর্বল হয়, তখন কম্পন এবং অস্বাভাবিক শব্দ হতে পারে। এই ক্ষেত্রে, উপরোক্ত সারণীতে গতি এবং ফিড রেট বছর বছর হ্রাস করা উচিত।
6. হস্তক্ষেপ ছাড়াই যতটা সম্ভব টুল ওভারহ্যাংকে ছোট করুন।
4 বাঁশি অসমান দাঁত পিচ সার্কুলার এন্ড মিল স্টেইনলেস স্টীল মিলিং কাটার একটি অসম দাঁত পিচ নকশা বৈশিষ্ট্য, কাটিয়া শক্তি বিতরণ অপ্টিমাইজ করে, কার্যকরভাবে কাটিং কম্পন হ্রাস, এবং মেশিনিং স্থিতিশীলতা উন্নত. এই নকশাটি হার্ড-টু-মেশিন উপকরণের জন্য বিশেষভাবে উপযুক্ত, প্রক্রিয়াকৃত পৃষ্ঠের গুণমান বাড়ানোর সময় দীর্ঘ সরঞ্জাম জীবন নিশ্চিত করে।
কাটারটি উচ্চ-নির্ভুলতা গ্রাইন্ডিং প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে এবং 0.5μm উচ্চ শক্ততা, অ্যান্টি-চিপিং উপাদান, সর্বশেষ স্টেইনলেস স্টীল-নির্দিষ্ট আবরণ প্রযুক্তির সাথে পেয়ার করা হয়েছে যাতে কাটার প্রতিরোধের আরও কমানো যায়। 38°-41° অপ্টিমাইজ করা সর্পিল কোণ কাটার তাপ কমাতে সাহায্য করে, চিপ অপসারণের দক্ষতা উন্নত করে এবং মসৃণ মেশিনিং নিশ্চিত করে।
ঢালাই লোহা (S50C/HT250/Q235), অ্যালয় স্টিলস (P20/H13/D2), টুল স্টিলস, quenched এবং টেম্পারড স্টিল (NAK80/718H/FDAC), তাপ-চিকিত্সা করা স্টিল (SKD61/1.3REStains 43EStains) সহ বিস্তৃত পরিসরের উপকরণ মেশিন করার জন্য উপযুক্ত। (SUS304/316/316L), এবং টাইটানিয়াম অ্যালয়েস (Ti-6Al-4V), এটি 22HRC থেকে 55HRC এর কঠোরতার পরিসরের মধ্যে চমৎকারভাবে কাজ করে।
4 মিমি থেকে 20 মিমি পর্যন্ত কাটার ব্যাস এবং 0.2 মিমি থেকে 3 মিমি পর্যন্ত ঐচ্ছিক আর্ক রেডিআই সহ বিস্তৃত স্পেসিফিকেশন পাওয়া যায়, যা বিভিন্ন যন্ত্রের চাহিদা পূরণ করে। কাটার দৈর্ঘ্য, শ্যাঙ্ক ব্যাস এবং সামগ্রিক দৈর্ঘ্যের জন্য বিভিন্ন বিকল্পের সাথে, মডেলগুলি বৈচিত্র্যময় এবং বিভিন্ন নির্ভুল যন্ত্রের পরিস্থিতি পূরণের জন্য নমনীয়ভাবে একত্রিত করা যেতে পারে৷
