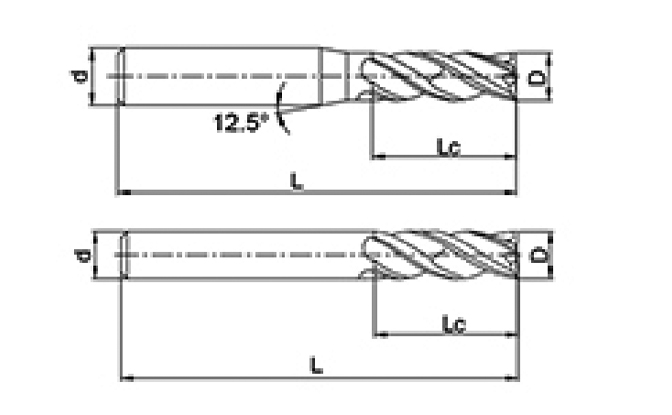

| না. | ব্যাস ডি | বাঁশির দৈর্ঘ্য এলc | সামগ্রিক দৈর্ঘ্য L | শাঁক দিয়া d | ব্লেড কাউন্ট চ |
| NNB-4T-D4 | 4 | 12 | 50 | 4 | 4 |
| NNB-4T-D4 | 4 | 12 | 50 | 4 | 4 |
| NNB-4T-D5 | 5 | 13 | 50 | 6 | 4 |
| NNB-4T-D6 | 6 | 18 | 50 | 6 | 4 |
| NNB-4T-D7 | 7 | 20 | 60 | 8 | 4 |
| NNB-4T-D8 | 8 | 24 | 60 | 8 | 4 |
| NNB-4T-D9 | 9 | 25 | 75 | 10 | 4 |
| NNB-4T-D10 | 10 | 30 | 75 | 10 | 4 |
| NNB-4T-D11 | 11 | 30 | 75 | 12 | 4 |
| NNB-4T-D12 | 12 | 30 | 75 | 12 | 4 |
| NNB-4T-D14 | 14 | 35 | 100 | 14 | 4 |
| NNB-4T-D16 | 16 | 45 | 100 | 16 | 4 |
| NNB-4T-D18 | 18 | 45 | 100 | 18 | 4 |
| NNB-4T-D20 | 20 | 50 | 100 | 20 | 4 |
| প্রক্রিয়াজাত সামগ্রী | ঢালাই লোহা, কার্বন ইস্পাত, খাদ ইস্পাত
~30HRC | স্টেইনলেস স্টীল | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~40HRC | প্রি-হার্ডেনড স্টিল, কোয়েঞ্চড এবং টেম্পারড স্টিল
~50HRC | শক্ত ইস্পাত
~55HRC |
ব্যাস
(মিমি) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) | ঘূর্ণন গতি
(মিনিট⁻¹) | ফিড স্পিড
(মিমি/মিনিট) |
| 3 | 15900 | 1220 | 8500 | 180 | 13270 | 950 | 10600 | 630 | 7430 | 360 |
| 4 | 11900 | 1260 | 6370 | 190 | 9950 | 970 | 8000 | 645 | 570 | 370 |
| 5 | 9500 | 1350 | 5060 | 190 | 7960 | 1010 | 6400 | 675 | 4460 | 390 |
| 6 | 7900 | 1330 | 4250 | 210 | 6630 | 1030 | 5300 | 690 | 3710 | 390 |
| 8 | 5900 | 1330 | 3180 | 210 | 4970 | 1020 | 4000 | 680 | 2785 | 405 |
| 10 | 4700 | 1310 | 2550 | 210 | 3980 | 1010 | 3200 | 675 | 2230 | 375 |
| 12 | 4000 | 1310 | 2120 | 210 | 3310 | 1010 | 2650 | 675 | 1855 | 375 |
| 14 | 3400 | 1220 | 1820 | 180 | 2840 | 945 | 2300 | 630 | 1590 | 360 |
| 16 | 3000 | 1220 | 1590 | 180 | 2480 | 945 | 2000 | 630 | 1390 | 360 |
| 18 | 2600 | 1200 | 1410 | 160 | 2210 | 930 | 1800 | 620 | 1240 | 350 |
| 20 | 2400 | 1200 | 1270 | 160 | 1990 | 930 | 1600 | 620 | 1115 | 350 |

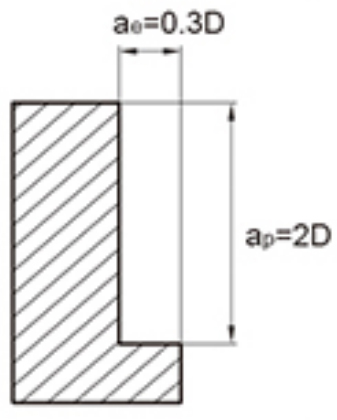

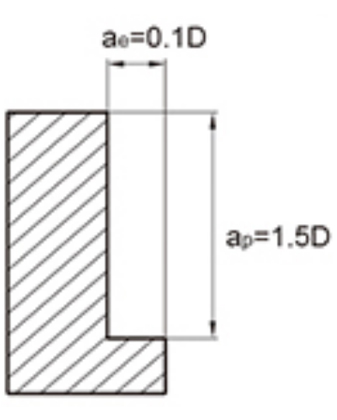

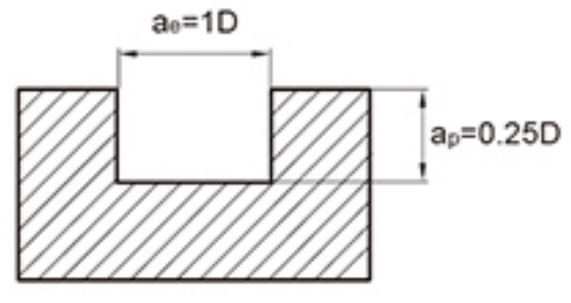

| সর্বোচ্চ কাটিয়া গভীরতা |  |  |
 |  |
1. উপরের সারণীটি সাইড মিলিং মেশিনিংয়ের জন্য আদর্শ মান দেখায়। টুল দিয়ে খাঁজ কাটার সময়, গতি উপরের টেবিলের 60% থেকে 80% হওয়া উচিত, এবং ফিডের হার মান হিসাবে 50% থেকে 70% এর উপর ভিত্তি করে হওয়া উচিত।
2. অনুগ্রহ করে উচ্চ-নির্ভুল মেশিন টুলস এবং টুল হোল্ডার ব্যবহার করুন।
3. অনুগ্রহ করে বায়ু কুলিং বা কাটিং তরল ব্যবহার করুন যা ধোঁয়া তৈরির সম্ভাবনা কম।
4. সাইড মিলিংয়ের জন্য অনুক্রমিক মিলিং ব্যবহার করার পরামর্শ দেওয়া হয়।
5. যখন মেশিন টুলস এবং ওয়ার্কপিসগুলির ইনস্টলেশন দুর্বল হয়, তখন কম্পন এবং অস্বাভাবিক শব্দ হতে পারে। এই ক্ষেত্রে, উপরোক্ত সারণীতে গতি এবং ফিড রেট বছর বছর হ্রাস করা উচিত।
6. হস্তক্ষেপ ছাড়াই যতটা সম্ভব টুল ওভারহ্যাংকে ছোট করুন।

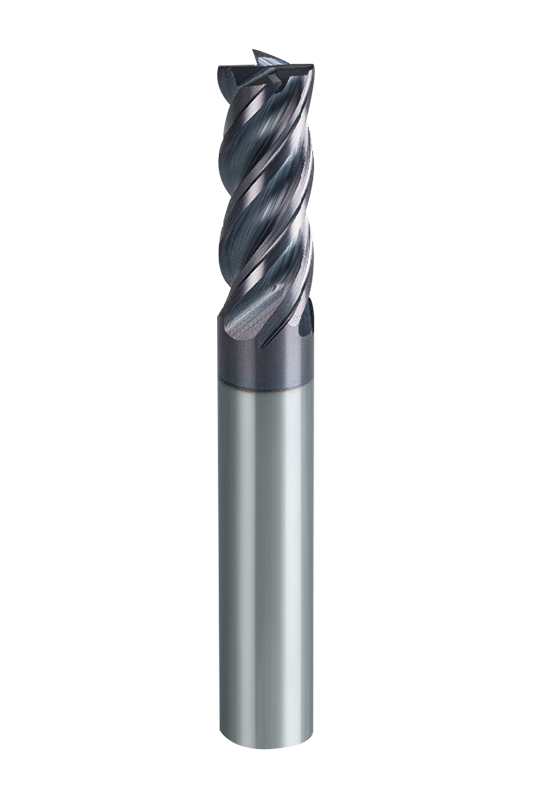

স্টেইনলেস স্টিল মেশিনিং সিরিজের (NNB-4T) জন্য 4 বাঁশি অসমান দাঁত পিচ এন্ড মিল 4 মিমি থেকে 20 মিমি পর্যন্ত কাটার ব্যাস সহ, বিভিন্ন মেশিনের চাহিদা মেটাতে বিভিন্ন সমন্বয় কভার করে বিস্তৃত স্পেসিফিকেশন অফার করে। ছোট নির্ভুলতা মেশিনিং বা বৃহৎ-স্কেল কাটার জন্য, উপযুক্ত মডেল পাওয়া যেতে পারে, বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে মানিয়ে নিতে নমনীয় কনফিগারেশন সহ।
একটি অসম দাঁতের পিচ নকশা বৈশিষ্ট্যযুক্ত, এটি কার্যকরভাবে কাটিং কম্পন হ্রাস করে এবং মেশিনের স্থায়িত্ব উন্নত করে। ফ্ল্যাট-বটম ডিজাইন চিপ অপসারণের কার্যকারিতা অপ্টিমাইজ করার সময় নীচের পৃষ্ঠের উচ্চ-নির্ভুলতা মেশিনিং নিশ্চিত করে, দক্ষ প্রক্রিয়াকরণের সময় টুলটিকে তীক্ষ্ণ এবং টেকসই থাকতে দেয়।
0.5μm উচ্চ দৃঢ়তা, অ্যান্টি-চিপিং উপাদান থেকে তৈরি এবং একটি 38°/41° সর্পিল কোণের সাথে মিলিত, কাটার প্রক্রিয়াটি মসৃণ হয়ে ওঠে, কাটার প্রতিরোধকে হ্রাস করে এবং হাতিয়ারের আয়ু বাড়ায়। উচ্চ-পারফরম্যান্স স্টেইনলেস স্টীল-নির্দিষ্ট আবরণ পরিধান প্রতিরোধের এবং অক্সিডেশন প্রতিরোধের বৃদ্ধি করে, এমনকি দীর্ঘমেয়াদী মেশিনিংয়ের সময়ও দক্ষ কর্মক্ষমতা বজায় রাখে।
স্টেইনলেস স্টীল মেশিনের জন্য অপ্টিমাইজ করা, এটি SUS304, 316, এবং 316L এর মতো উপকরণগুলির জন্য উপযুক্ত। উপরন্তু, এটি প্রাক-কঠিন স্টিল (35-45HRC), নিভে যাওয়া স্টিল (45-55HRC) এবং টাইটানিয়াম অ্যালয় (Ti-6Al-4V) এর সাথে চমৎকার অভিযোজনযোগ্যতা দেখায়, যা উচ্চ-শক্তির বিভিন্ন উপকরণে উচ্চ-মানের কাটিয়া নিশ্চিত করে।
